Garagentorantriebe

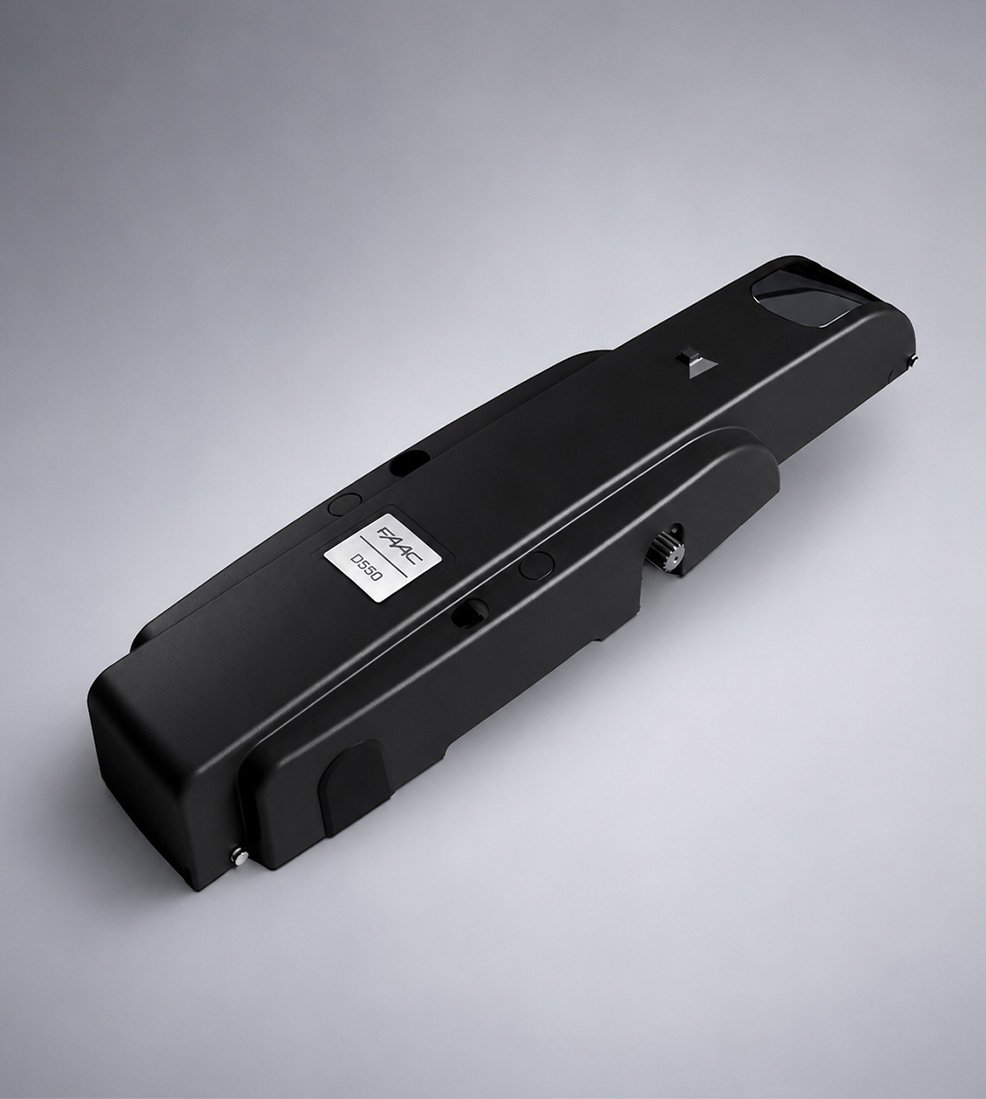

D550 Elektromechanischer Antrieb 230V

Integrierte LC-Funktion: Ermöglicht einen niedrigen Verbrauch im Stand-by-Betrieb, in voller Übereinstimmung mit der Ökodesign-Richtlinie 2009/125/EG und der EU-Verordnung 2023/826 für eine höhere Energieeffizienz (Stand-by-Verbrauch <0,5 W).
Quetschschutz: Ausgestattet mit einer elektronischen Drehmomentregelung und ENCODER sowie einer unabhängigen Kraft- und Geschwindigkeitsregelung sowohl beim Öffnen als auch beim Schließen – für optimale Sicherheit und Leistung.
Interne und externe Entriegelung: Umfasst eine interne Entriegelung mit Vorbereitung für die externe Entriegelung über einen individuellen Schlüssel und ermöglicht so eine flexible Zutrittskontrolle.
Serienmäßige LED-Beleuchtung: Serienmäßig mit integrierter LED-Beleuchtung ausgestattet.

Technische Beschreibung Download

Symbole der Innovation 1

Technische Informationen

Produktinformationen D550

Technische Beschreibung

Hinweis: Wenn Sie diesen Abschnitt auf einem Smartphone ansehen, scrollen bzw. wischen Sie die Tabelle horizontal oder drehen Sie Ihr Gerät ins Querformat, um alle Spalten zu sehen und die beste Darstellung zu erhalten.

Daten bezogen auf 230V~ bei 50 Hz

Parameter	D550	D550 S	D550 L	D550 S L
Netzspannung	220 – 240 V~ bei 50/60 Hz		220 – 240 V~ bei 50/60 Hz
Max. Leistung	680 W	380 W	740 W	410 W
Max. Drehmoment	400 Nm		350 Nm
Max. Torgewicht	10 kg/m²		10 kg/m²
Max. Torgeschwindigkeit	12 °/s		8 °/s
Max. Breite des Torflügels [mit 2 D550]	3 m [4 m]		3 m [4 m]
Max. Höhe des Torflügels [mit 2 D550]	2,7 m [3 m]		2,7 m [3 m]
Motordrehzahl	1400 U/min		900 U/min
Verwendungsart	Eigenheime		Eigenheime
Betriebsfrequenz	35 Zyklen/Stunde		20 Zyklen/Stunde
Schutzgrad	IP31*		IP31*
Betriebs-Raumtemperatur	−20 °C – +55 °C		−20 °C – +55 °C
Elektromotor	230 V		230 V
Anlaufkondensator	10 µF		10 µF
Isolationsklasse EN 60335-2-95	Klasse I		Klasse I
Schalldruckpegel (LpA)	≤ 70 dB(A)		≤ 70 dB(A)
Gewicht Getriebemotor	9,5 kg		9,5 kg

* IP44 wird für die Karte mit dem Bausatz IP44 für E550S LC erzielt

Download

Katalog

File com/read/000681578f9d1578bd31e

Handbücher

File help/products/d550/
