Automatisierungszubehör

XP 20 D Einstellbare Wand-Fotozellen.

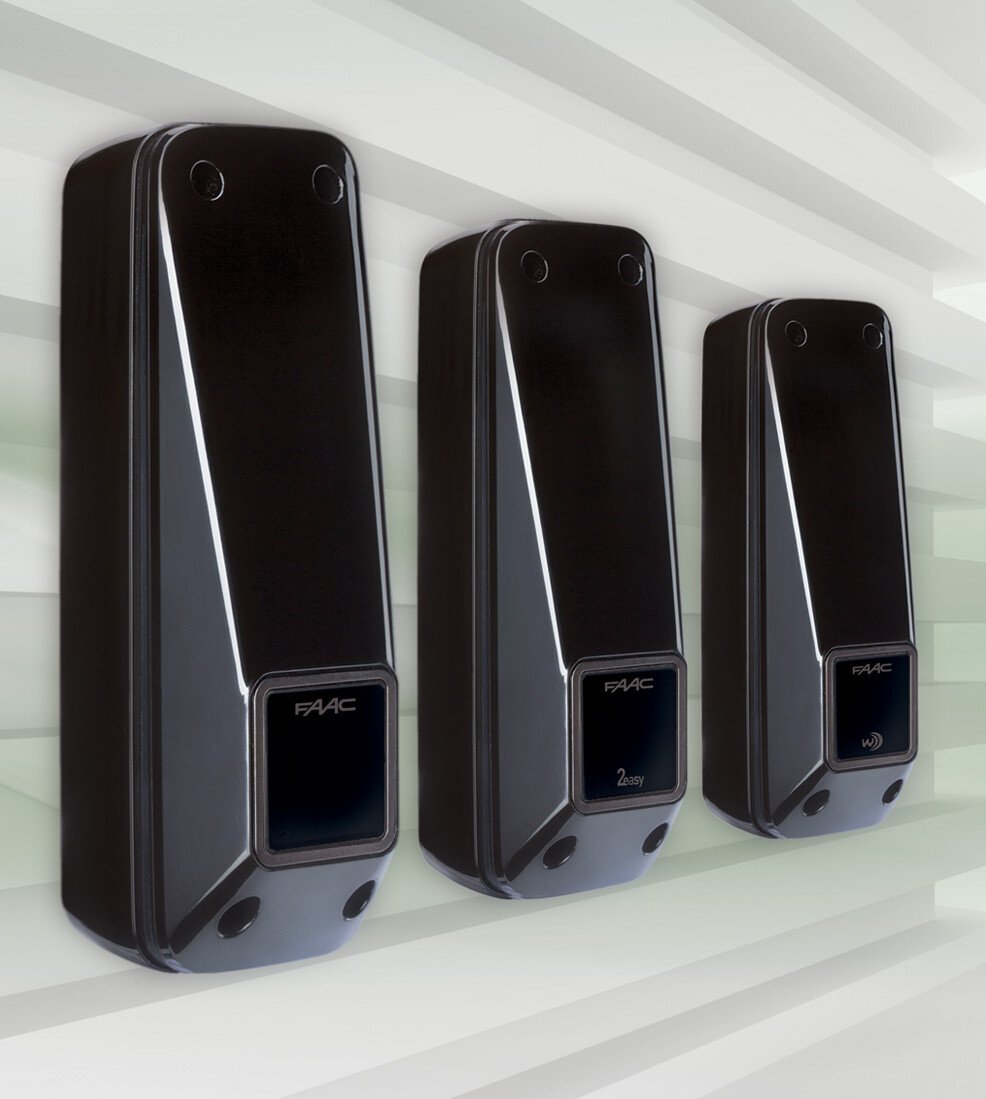

Drei Versionen für alle Ihre Anforderungen

XP 20 D

System mit herkömmlicher 24-V-Stromversorgung für Sender und Empfänger.

XP 20B D

System mit 2easy BUS-Stromversorgung, nur zwei nicht polarisierten 24-V-Kabeln, Möglichkeit zur Installation von bis zu 16 Fotozellenpaaren im selben System und Schutz vor Störungen durch externe Lichtquellen (z. B. LED-Autoscheinwerfer).

XP 20W D

System mit herkömmlicher 12/24-V-Stromversorgung für den Empfänger und herkömmlicher oder Batteriestromversorgung für den Sender. Macht das Verlegen eines Kabels zum Sender (Batterie) überflüssig und verfügt über wählbare Kanäle, sodass bis zu 4 Fotozellenpaare installiert und vor Störungen durch externe Lichtquellen (z. B. LED-Fahrzeugscheinwerfer) geschützt werden können.

Technische Beschreibung

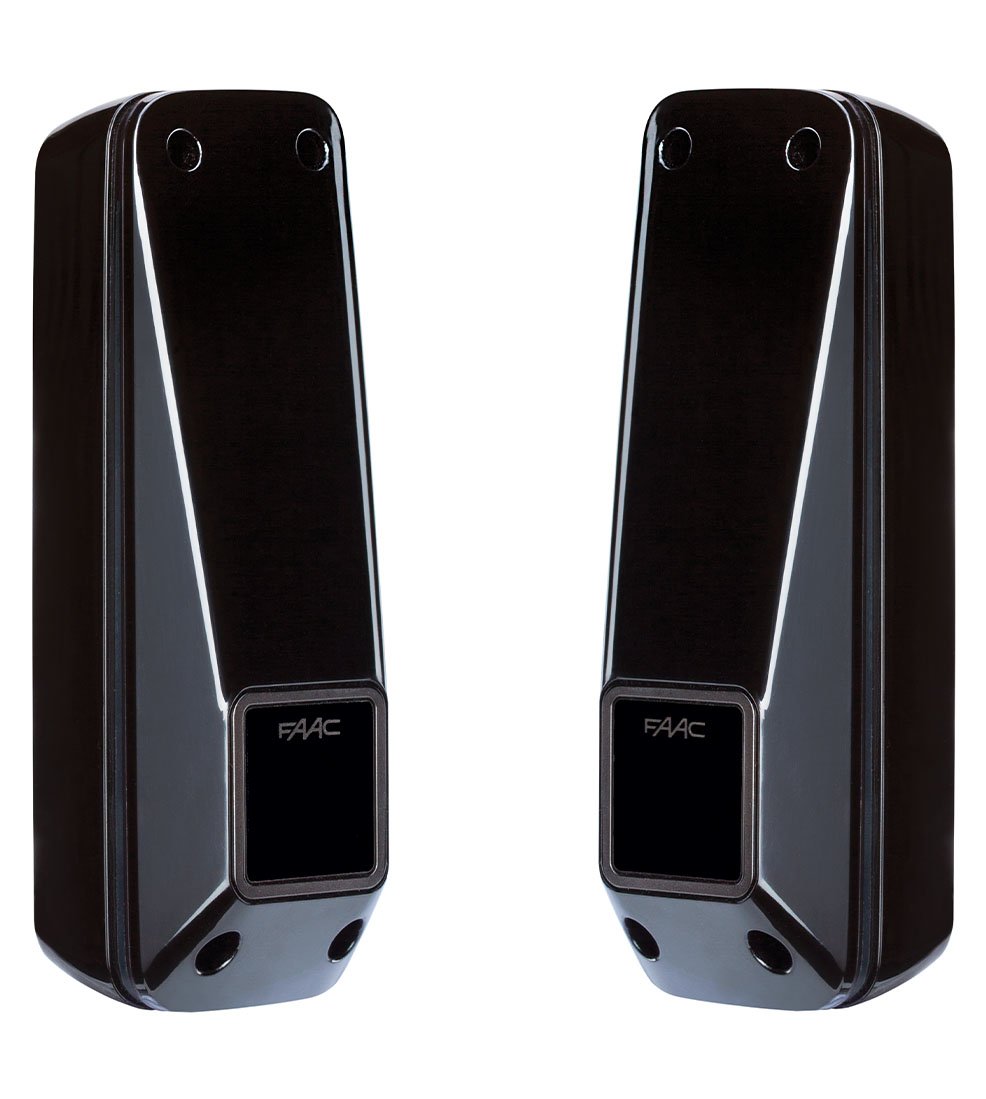

XP 20 D verstellbare Wandlichtschranke

Modulierter Infrarot-Sender und -Empfänger

Die verstellbaren Lichtschranken XP 20 D bestehen aus einem Sender und einem modulierten Infrarot-Empfänger mit einer Reichweite von bis zu 20 m. Durch die Beobachtung des Strahls ändert sich der Zustand des Empfängers. Jede Behinderung des Strahls führt zu einer Zustandsänderung des Empfängers.

Präzise und zuverlässige Einstellung

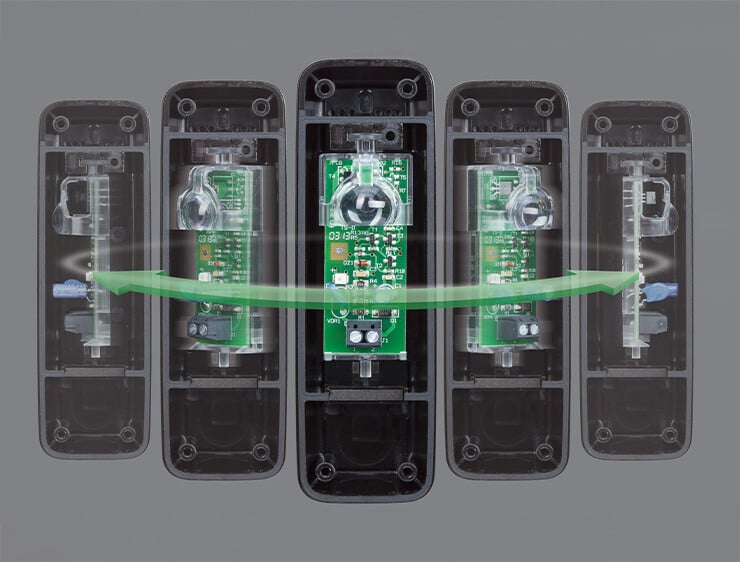

Die Fotozelle ist auf einer drehbaren Halterung mit einer Hochleistungslinse untergebracht, die für eine optimale Strahleffizienz in alle Richtungen ausgelegt ist.

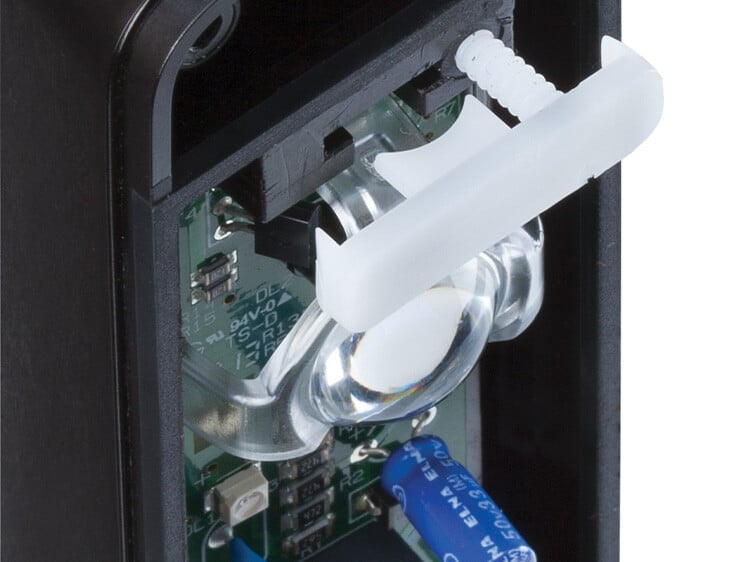

Die drehbare Halterung wird mithilfe einer robusten, einrastenden Drehsperre (die bei Bedarf mit einem Schraubendreher entfernt werden kann) in der gewünschten Position arretiert.

Technische Informationen

Produktinformationen XP 20 D

01

Technische Beschreibung

Versorgungsspannung 24 V – 24 V ~ 24 V DC – 24 V AC (XP 20 D); BUS 2easy, 2-adrig, unpolarisiert, 24 V (XP 20B D); Rx: 12 ÷ 24 V AC – 12 ÷ 24 V DC; Tx: 12 ÷ 24 V AC – 12 ÷ 24 V DC oder mit Batterie (3 VcR2 – nicht im Lieferumfang enthalten) (XP 20W D)
Max. Lichtschrankenabstand 20 m
Montageart Aufputz
Selbstausrichtungswinkel ± 7° (20 m) ± 13,5° (5 m)
Abmessungen (L x B x H) 41,5 x 42,5 x 130 mm
Stromaufnahme Rx (30 mA) + Tx (20 mA) (XP 20 D); Rx (10 mA) + Tx (10 mA) (XP 20B D); Rx (30 mA) + Tx (40 mA mit Batterie oder 5 mA mit 24 V DC (XP 20 W D)
