Schiebetorantriebe

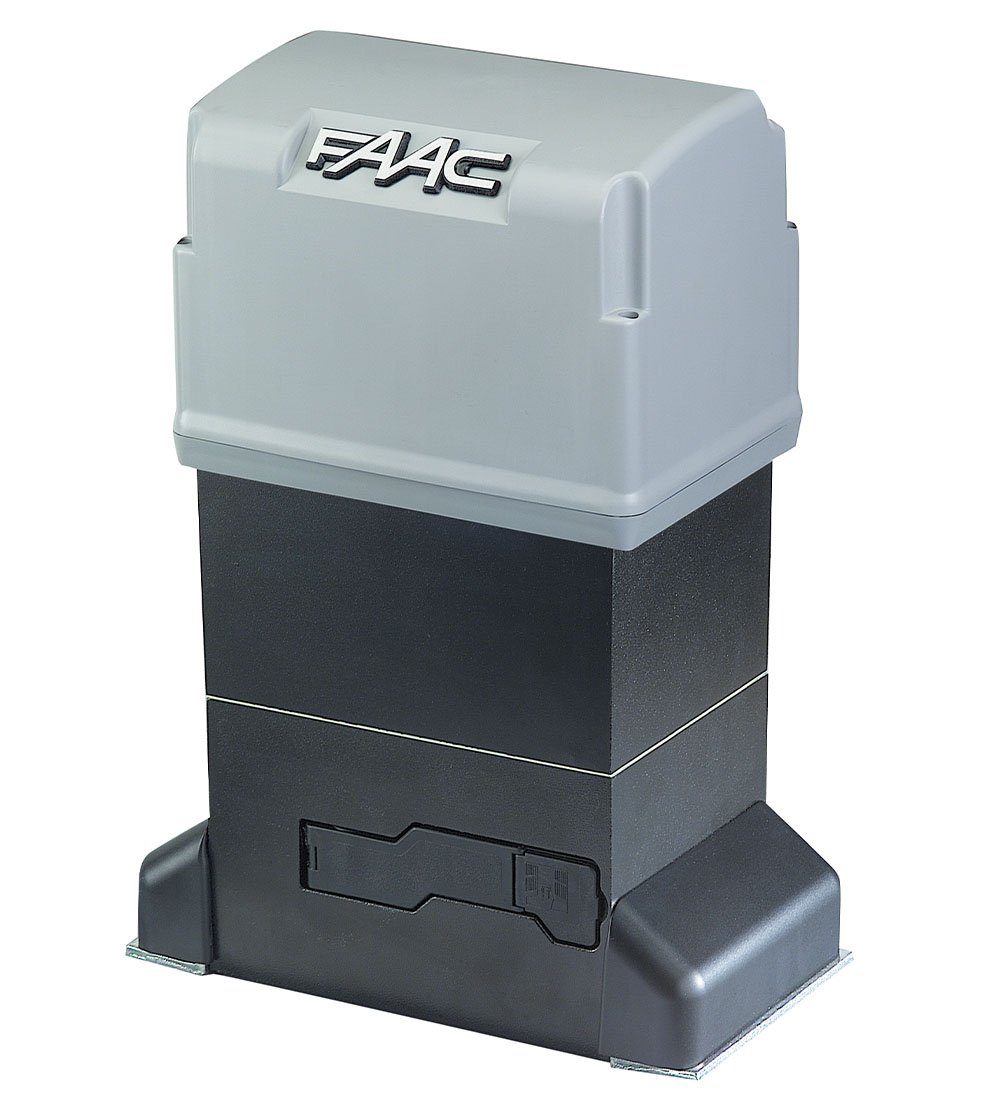

746 C und 844 C 230V Getriebemotoren

Modernisierter Getriebemotor mit integrierter elektronischer Steuereinheit E781S LC und einstellbaren Drehzahlregelungsstufen. Enthält zwei dedizierte Eingänge für Sicherheitsleisten (NC oder 8,2 KOhm) und Bus2Easy-Technologie.
Neue Motorsteuerung mit hochauflösendem Encoder: sanftere Beschleunigungs- und Verzögerungsrampe, Kraftoptimierung, reduzierter Verbrauch, einstellbare Empfindlichkeit der Hinderniserkennung.
Kompatibel mit der Simply Connect-Plattform und der neuen FDS-Funktechnologie.

Max. Flügelgewicht 400 - 600 kg (746 C) / 1.800 kg (844 C)
Max. Flügelbreite 40-50 m (746 C) / 40 m (844 C)
Max. Torgeschwindigkeit 9,6 - 12 m/min (746 C) und 9,6 m/min (844 C)

Technische Beschreibung Download

Symbole der Innovation 6

Galerie / Video

Sehen Sie sich das Produktvideo an: 746 C und 844 C

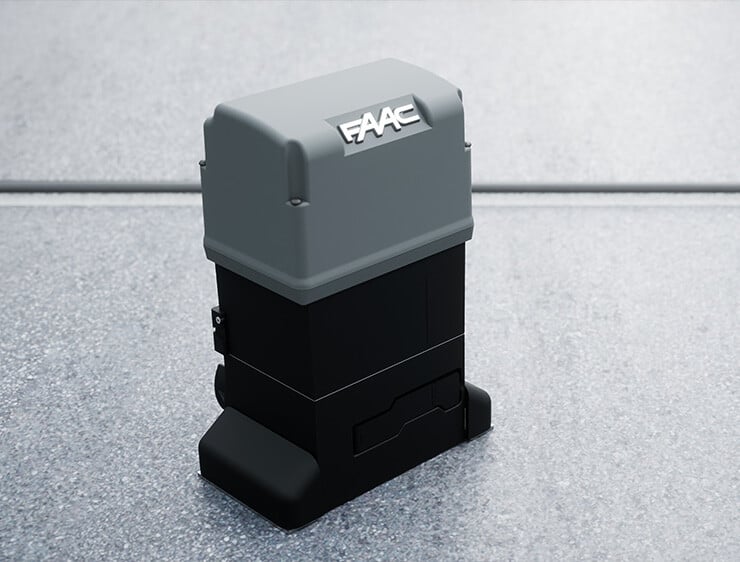

Produktfokus: 746 C und 844 C

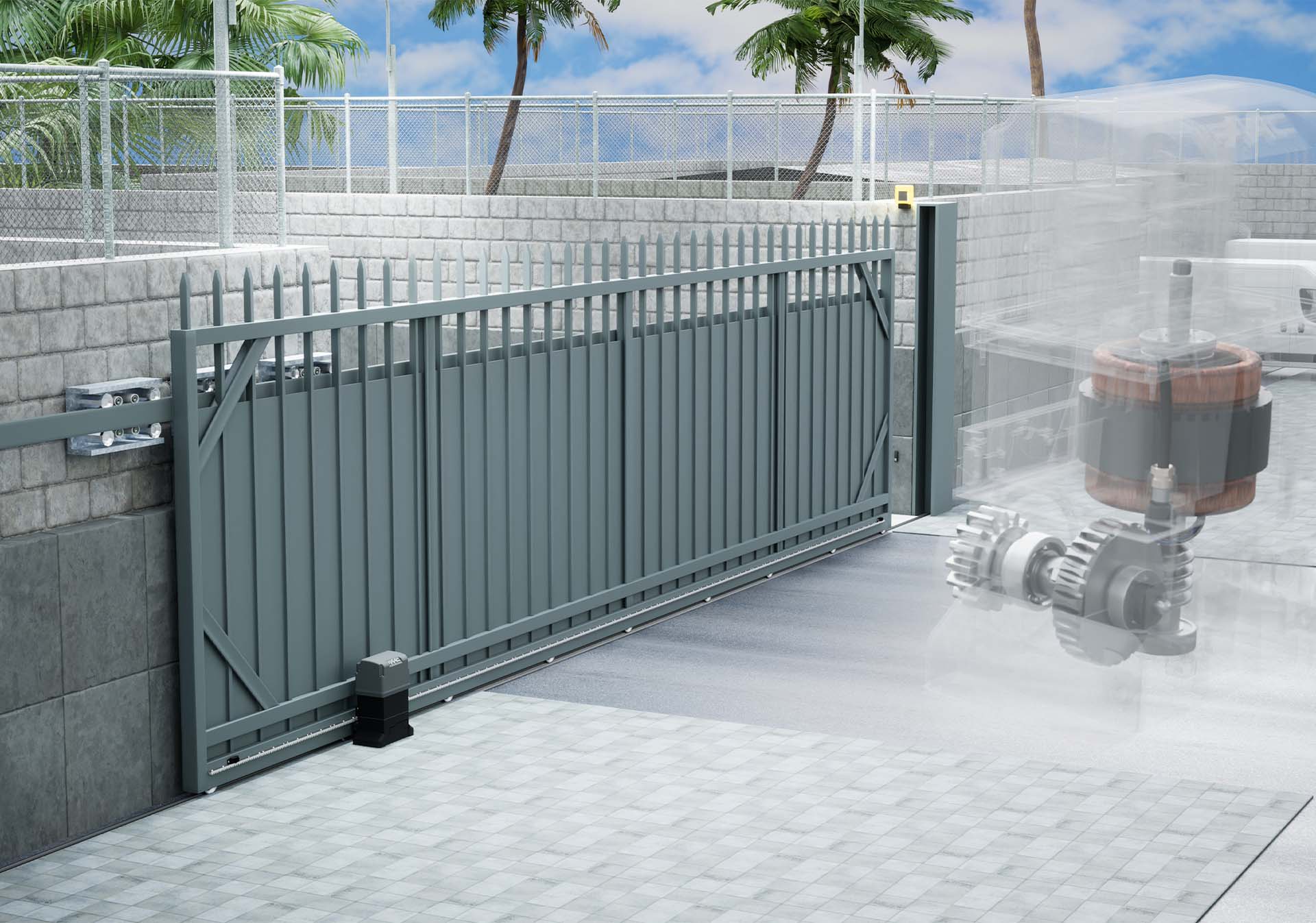

Ölbadtechnologie

• Leiser Betrieb. Die Ölbadtechnologie bietet ein überragendes Benutzererlebnis.

• Intensiver Einsatz. Das Öl sorgt für effiziente Wärmeableitung und erhöht die Einschaltdauer.

• Verlängerte Lebensdauer. Die Schmierwirkung des Öls reduziert die Reibung zwischen den Komponenten und sorgt so für eine zuverlässige, wartungsarme Automatisierung mit langer Lebensdauer und hoher Leistung über die Zeit.

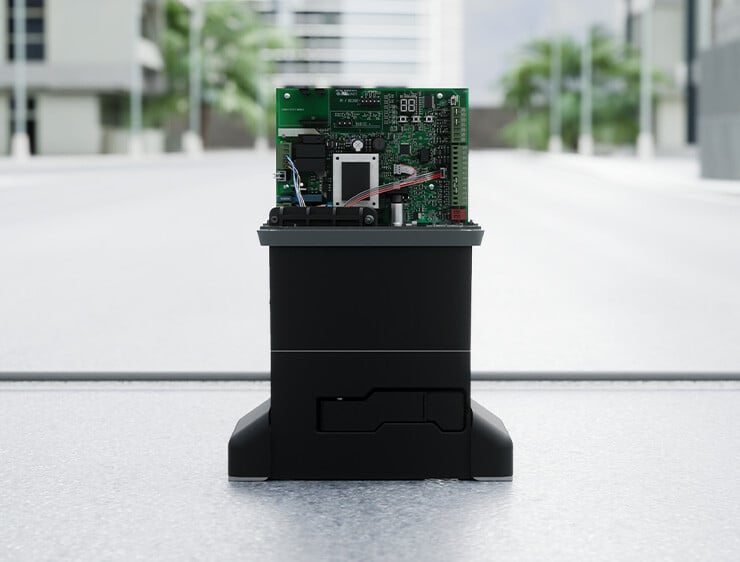

E781S LC: Neue elektronische Karte für bessere Kompatibilität

Die E781S LC-Karte integriert eine Reihe von Technologien und Innovationen, um die Kompatibilität von Getriebemotoren mit dem FAAC-Universum zu maximieren.

Eine Bildschirm- und Tastenkonfiguration, zahlreiche konfigurierbare Parameter, zwei unabhängige Eingänge für Sicherheitskanten und zwei programmierbare Ausgänge.

Technische Informationen

Produktinformationen 746 C und 844 C

01

Technische Beschreibung

Hinweis: Wenn Sie diesen Abschnitt auf einem Smartphone ansehen, scrollen Sie die Tabelle horizontal oder drehen Sie Ihr Gerät ins Querformat, um alle Spalten zu sehen und die beste Darstellung zu erhalten.

Daten basierend auf 230 V~ bei 50 Hz

Parameter	746 C Z16	746 C Z20
Netzspannung	220-240 V~ bei 50/60 Hz
Max. Leistung	350 W	350 W
Ritzel	Z16 Modul 4	Z20 Modul 4
Max. Schubkraft bei Anlauf	466 N	372 N
Max. Schubkraft	830 N	665 N
Max. Torflügelgewicht	600 kg	400 kg
Max. Torgeschwindigkeit	9.6 m/min	12 m/min
Max. Torflügelbreite	40 m	50 m
Bremsweg	30 mm
Verwendungsart	Industrie-/Gewerbebereich/Eigenheime
Betriebsfrequenz	Durchgehender Betrieb
Schutzgrad	IP44
Betriebs-Raumtemperatur	-20 °C - +55 °C
Anlaufkondensator	12.5 µF
Wärmeschutz	120 °C selbstrückstellend
Schalldruckpegel (LpA)	< 70 dB(A)
Öl	FAAC Lieferumfang
Gewicht Getriebemotor	16.2 kg	16.5 kg
Artikelnummer	109745	109746

Parameter	844 C Z16
Netzspannung	220-240 V~ bei 50/60 Hz
Max. Leistung	680 W
Ritzel	Z16 Modul 4
Max. Schubkraft bei Anlauf	606 N
Max. Schubkraft	1300 N
Max. Torflügelgewicht	1800 kg
Max. Torgeschwindigkeit	9.6 m/min
Max. Torflügelbreite	40 m
Bremsweg	30 mm
Verwendungsart	Industrie-/Gewerbebereich/Eigenheime
Betriebsfrequenz	Durchgehender Betrieb
Schutzgrad	IP44
Betriebs-Raumtemperatur	-20 °C - +55 °C
Anlaufkondensator	18 µF
Wärmeschutz	120 °C selbstrückstellend
Schalldruckpegel (LpA)	< 70 dB(A)
Öl	FAAC Lieferumfang
Gewicht Getriebemotor	16.9 kg
Artikelnummer	109925
