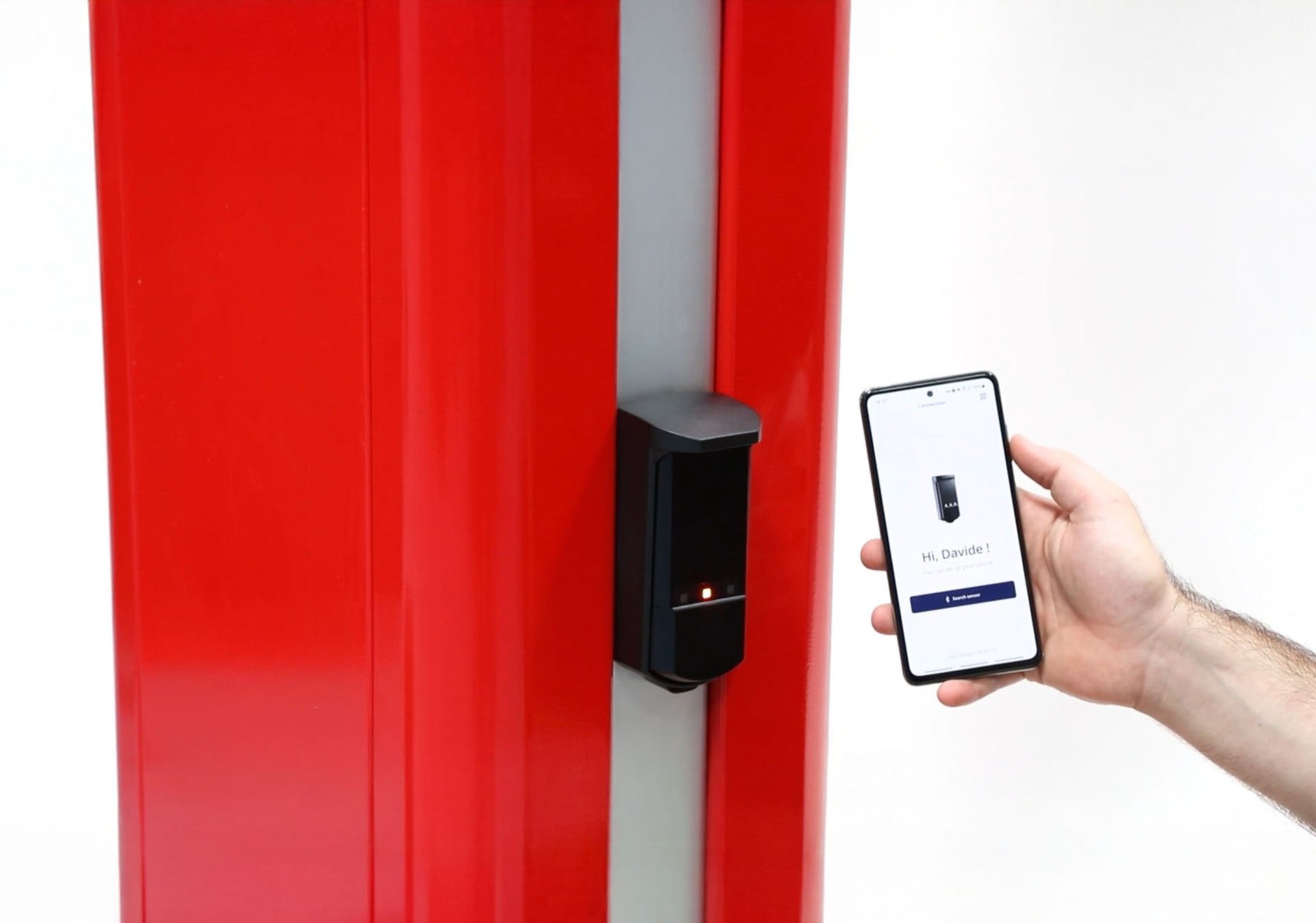

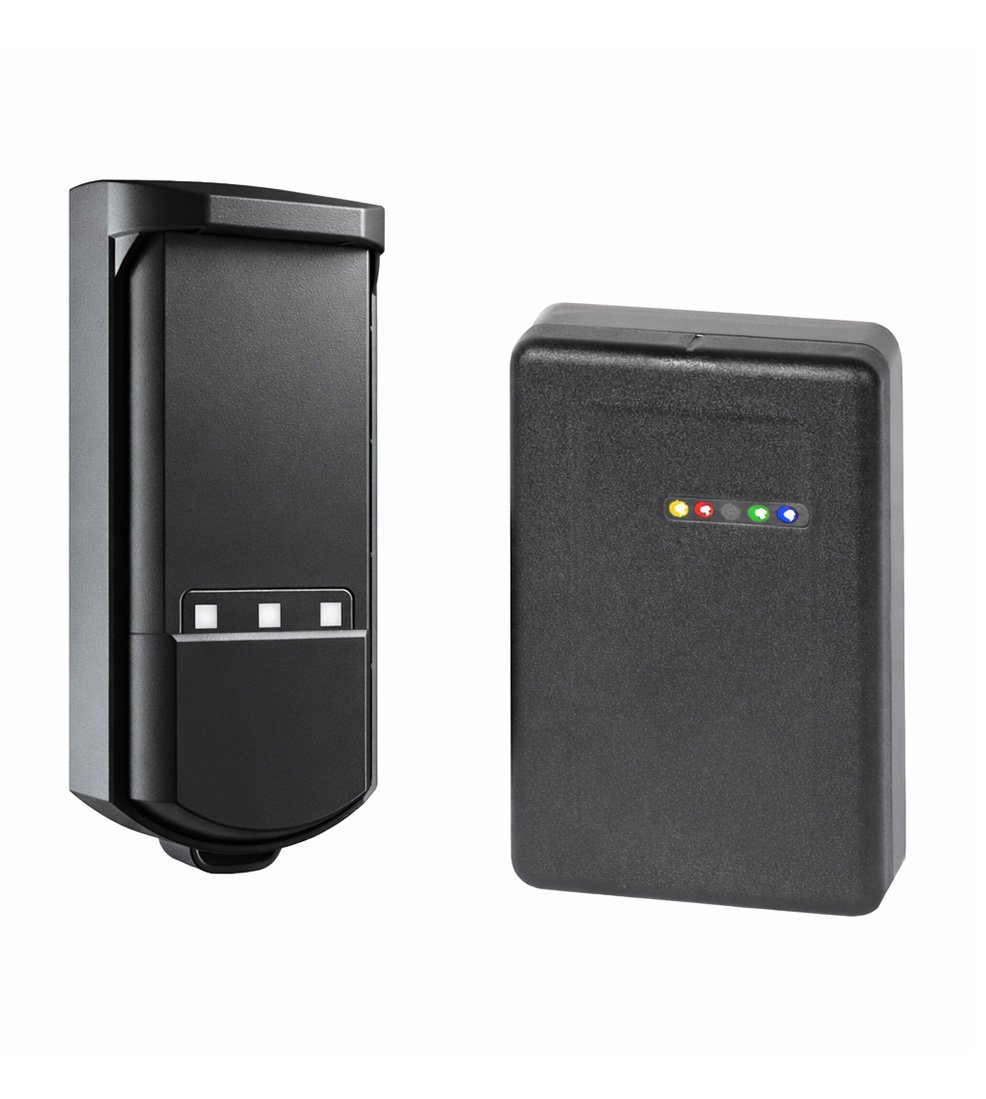

EVOLOOP – Technische Daten
| Parameter |
EVOLOOP |
| Technologie |
FMCW, Mowa inside (Mikrowelle) |
| Abgestrahlte Frequenz |
60 GHz |
| Max. Erfassungsbereich |
bis zu 7 m |
| Abgestrahlte Leistung |
<20 dBm EIRP |
| Radar-Sichtfeld |
140° Öffnungswinkel und 40° in der Höhe |
| Referenzkörper für Schutzniveau D |
Eckreflektor mit RCS = 0,17 m² |
| Mechanischer Winkel |
von -20° bis +20° ohne zusätzliches Zubehör |
| Versorgungsspannung* |
12–30 V DC ±10 % / 12–24 V AC ±10 % |
| Max. Leistungsaufnahme |
<3 W |
| Spitzenstrom beim Einschalten |
1,3 A |
| Kabellänge |
3 m (Standard) |
| Reaktionszeit |
typisch 100 ms (max. 250 ms) |
| Schutzart |
IP65 (IEC/EN 60529) |
| Temperaturbereich |
-25 °C bis +55 °C**, 0–95 % relative Luftfeuchtigkeit, nicht kondensierend |
| Abmessungen und Material |
50 mm x 150 mm x 68 mm (Formfaktor)
PC / ASA / Aluminium ADC12 – Farbe Schwarz |
| Ausgänge |
2 elektronische Relais (galvanisch getrennt – polaritätsfrei)
1 Relais |
| Konformität |
EN 12453 (Typ D) |
* Externe elektrische Quellen müssen eine doppelte Isolierung gegenüber Primärspannungen gewährleisten.
** Bei AC-Versorgung ist die maximale Temperatur auf 50 °C begrenzt.
R-LOOP – Technische Daten
| Parameter |
R-LOOP |
| Gehäuse |
Polycarbonat, Aludruckguss |
| Abmessungen (B x H x T) |
63,6 x 93,6 x 21,7 mm |
| Gewicht |
300 g |
| Anschluss |
8-polige Anschlussleitung, 0,25 mm², 1,9 m |
| Schutzart |
IP65 |
| Versorgungsspannung |
9–30 V DC |

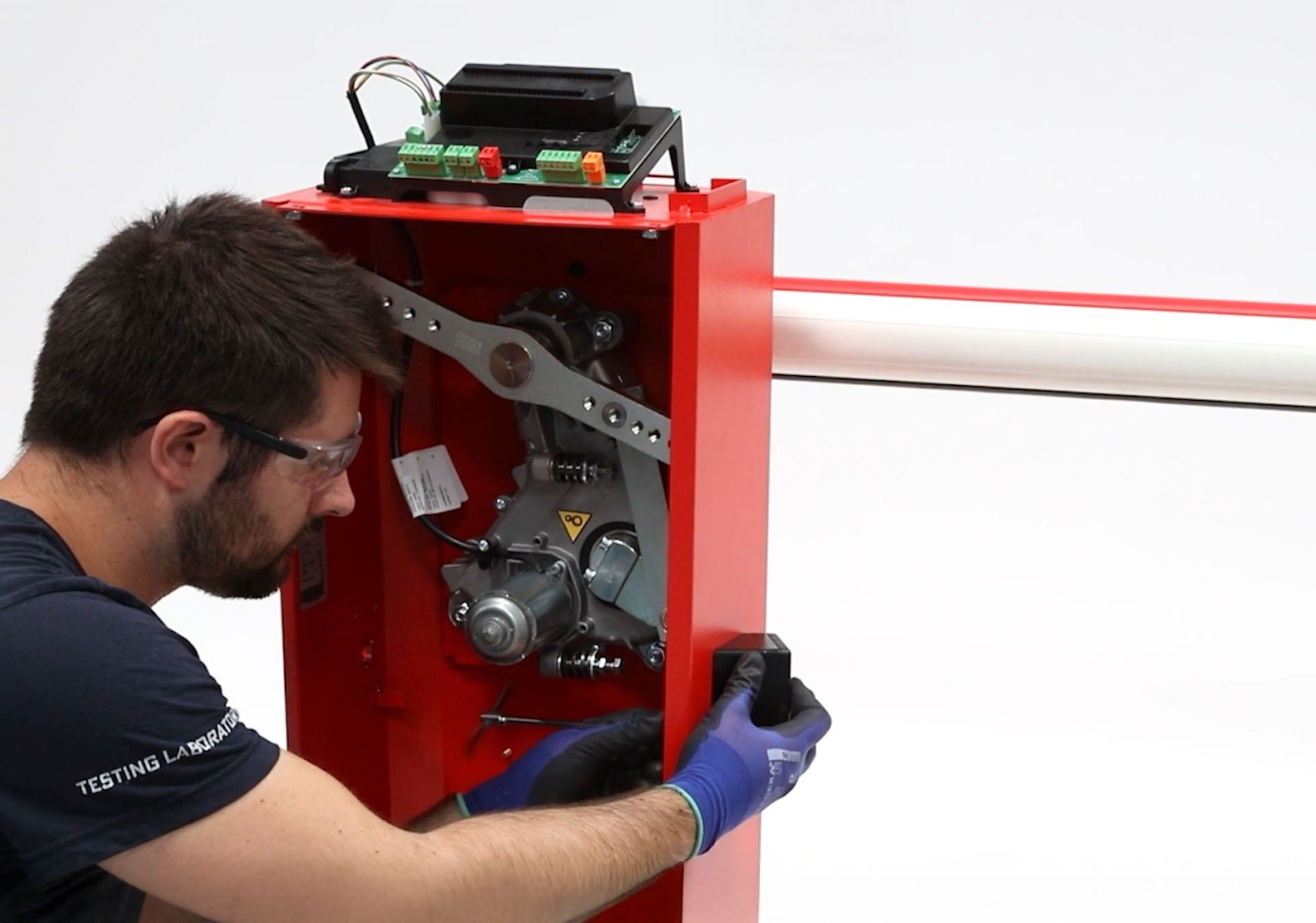

| Montage |
4 x M5-Befestigungsschrauben |
| Montagehöhe |
0,3–0,9 m, EN 12453 Schutzniveau D: max. 0,7 m
a) mit Montagekeil 30° (Zubehör)
b) direkt am Schrankengehäuse |
| Leistungsaufnahme |
max. 1,8 W |
| Temperaturbereich |
-30 °C bis +55 °C |
| Frequenzbereich |
60–64 GHz |
| Technologie |
Millimeterwellen-Radar, FMCW |
| Signalausgänge |
3 Halbleiterrelais (galvanisch getrennt, mit gemeinsamem Bezugspotenzial) |
| Schaltspannung |
max. 30 V AC/DC |
| Schaltstrom |
max. 100 mA |
| Betriebsstatusanzeige |
5 LEDs: gelb / rot / gelb / blau / grün |

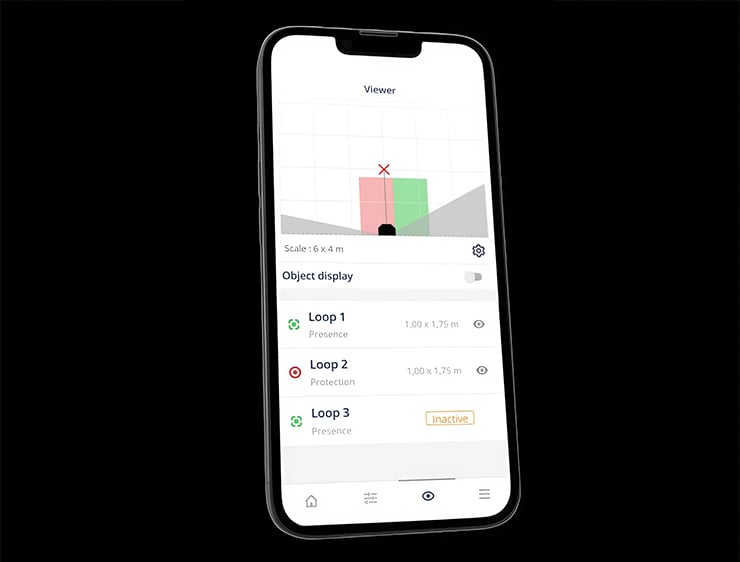

| Kommunikationsschnittstelle |
Bluetooth BLE 5.0 |
| Erfassungsbereich |
max. 8,0 m x 8,0 m
max. 6,0 m bei EN 12453 Schutzniveau D |
| Reaktionszeit |
Objekterfassung ohne einschränkende Filter: 200 ms |
| Artikelnummern |
1050147 – Radarsensor von Feig Electronic GmbH
1050148 – Montagekeil |
